CNC

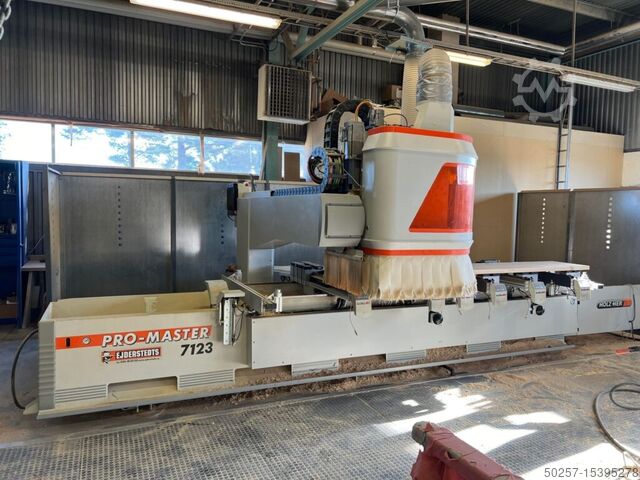

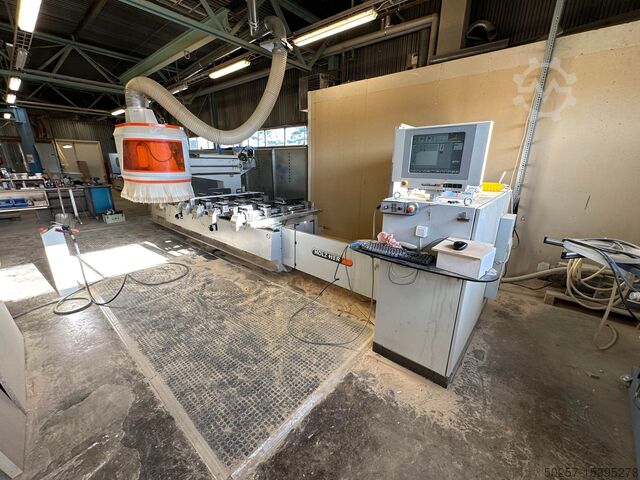

HOLZ-HER PRO-MASTER 7123K

Marcă: Holz Her
Model: PRO-MASTER 7123K
Nr. serie: 527/0-705 5010147
An fabricație: 2007

- Include 2 conuri HSK + diverse freze pentru capul de găurire
- Se livrează cu un număr de ventuze de aspirație și unele piese de schimb

Informații tehnice:
4 axe (inclusiv axa C)
6 traverse
Reglaj motorizat al traverselor
Număr burghie verticale: 24
Număr burghie verticale pe axa X: 10
Număr burghie verticale pe axa Y: 8
Distanță între centre: 32 mm
Ax dublu orizontal pe X: 2
Ax dublu orizontal pe Y: 1
Distanță centre: 64 mm
Suprafață de lucru: 3200 x 1260 mm
Cursa maximă: X = 3866 mm, Y = 1650 mm, Z = 325 mm
Înălțime de trecere piesă pentru schimbător sculă cu HSK 63F: 345 mm
Grosime maximă de prelucrare/înălțimea maximă de alimentare (oprire posterioară): 175 mm
Dimensiune maximă piesă pentru găurire verticală: X = 3730D/3460S mm, Y = 1570 mm
Dimensiune maximă piesă pentru găurire orizontală pe X: X = 3450D/3370S mm, Y = 1315 mm
Dimensiune maximă piesă pentru găurire orizontală pe Y: X = 4760D/3300S mm, Y = 1385 mm
Dimensiune maximă piesă pentru frezare cant, fără raza frezei (sculă 25 mm diametru x 125 mm, HSK): X = 3510D/3525S mm, Y = 1445 mm, Z = 280 mm
Dimensiune maximă piesă pentru nutuire pe X (sculă nutuire centrală aprox. 120 mm): X = 3300D/3760S mm, Y = 1585 mm
Dimensiune maximă piesă pentru nutuire pe Y (sculă nutuire centrală aprox. 120 mm): X = 3200D/3860S mm, Y = 1485 mm
Viteză maximă de deplasare X: 100 m/min
Viteză maximă de deplasare Y: 100 m/min
Viteză maximă de deplasare Z: 25 m/min
Viteză maximă de deplasare C: 60 m/min
Putere motor unitate de găurire: 3 kW
Putere motor ferăstrău: 1,5 kW
Chsdpfsrz Irrex Aguod
Putere motor electro-frează cu sistem de prindere: 6 kW
Turație electro-frează: 1000–18000 rpm
Putere electrică totală: 22 kW, 50 Hz, 400 V, 3 faze
Aer comprimat: presiune de lucru 6,0 bar, presiune maximă admisă 8,0 bar
Consum aer: 300 l/min
Capacitate exhaustare: aprox. 5300 m³/h
Diametru tub praf: 250 mm

Dimensiuni:

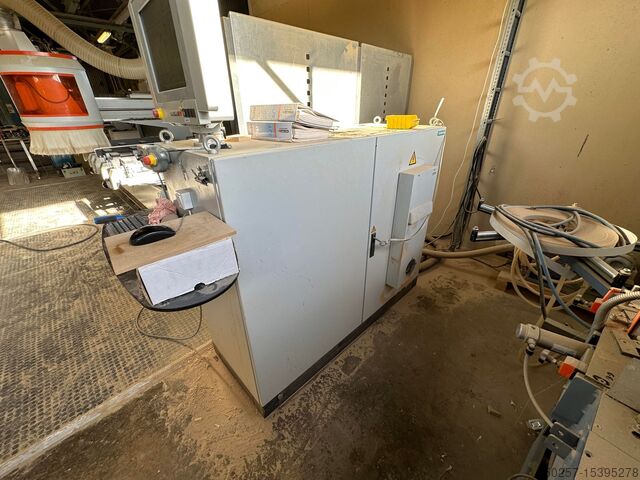

Lungime cu dulap comandă: 6420 mm
Lățime totală: 3760 mm
Înălțime cu capotă de exhaustare: 2475 mm
Greutate: 4200 kg

Program: Campus NC-HOPS
Sistem de operare: Microsoft Windows
Sistem grafic de variante cu funcționalități HOP și CAD/CAM
Pentru crearea variantelor de piese cu tehnologie macro
Operare program
Configurație interfață și ghidare operator compatibilă Windows
Programare macro și de variante
Moduri de afișare și simulare
Funcții de export și import pentru diverse programe de ramură
Posibilități de interacțiune cu o gamă variată de alte programe din industrie

Nr. stoc: 2002061BXA

Cu rezervă pentru eventuale date tehnice prezentate eronat.
