Centru de prelucrare portal

HOMAG O BAZ 722/58/K

HOMAG BAZ 722/58/K

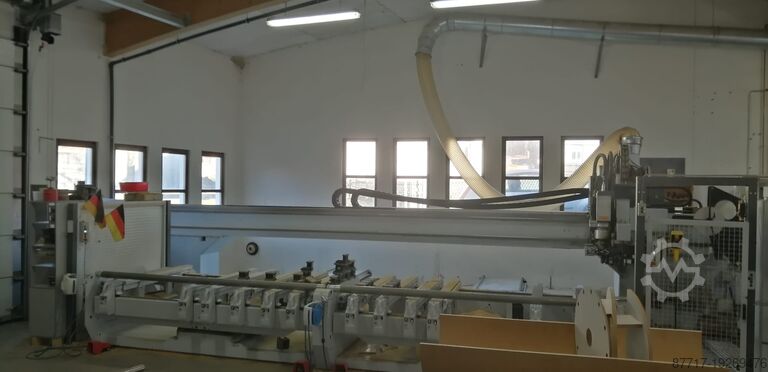

Portal CNC cu 4 axe, cu 2 mese shuttle și agregat de lipire

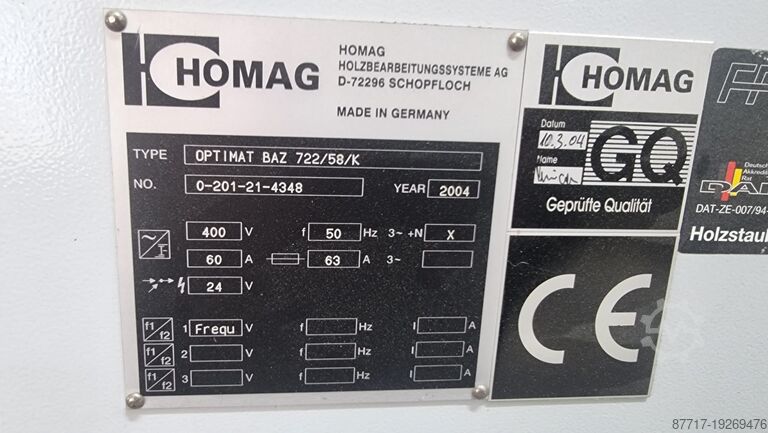

An fabricație: 2004

NOTĂ: Electromandrina principală și calculatorul mașinii au fost înlocuite acum aproximativ 2,5 ani.

Lungime piesă prelucrabilă X max. (cu agregat de lipire)
- max. 5660 mm la lucru individual
- max. 2680 mm la lucru în pendulare
Lungime piesă max. (freza D=25mm)
- max. 5860 mm la lucru individual
- max. 2870 mm la lucru în pendulare

Lățime piesă Y max.
Nedpfowpb Nfex Afvswc
- max. 1300 mm – toate agregatele
- max. 1400 mm – cu agregat de lipire
- max. 1520 mm – cu frezare D=25 mm

ECHIPARE / SPECIFICAȚII
Masă cu console / Sistem vacuum
- 2 mese shuttle independente pe direcția Y (2 axe Y)
- Ambele mese pot fi sincronizate pentru prelucrarea pieselor mari (prelucrare individuală).
- 6 console glisante pentru fiecare shuttle (total 12), fiecare cu opritor longitudinal frontal
- Fiecare consolă cu bară de ridicat laterală montată pe console
- Lungime consolă 1340 mm
- 3 opritori laterali retractabili, 2 x stânga, 1 x dreapta (oglindă)
- Aprox. 20 ventuze bloc 160x140 mm
- 2 pompe de vacuum, capacitate 100/140 m3/h, 1 x pentru câmpul stâng, 1 x pentru câmpul drept

Electromandrină/freze/agregate/magazie scule
- Electromandrină principală 7,5 kW (S6 sau S1), n max = 18.000 rpm, control vectorial
- Prindere scule HSK F63
- Răcire lichidă cu monitorizare temperatură
- NOTĂ: Electromandrina principală a fost nouă în 2021.
- Axă C cu interfață pentru agregate
- Electromandrină suplimentară cu agregat de lipit fix (propria axă X și C), lipire 360°, inclusiv pentru unire cu impact
- Dispozitiv de alimentare cu două role pentru cant, schimbare automată a benzii
- Cap de găurire fix, 12 axuri verticale (accesibile individual) / 6 axuri pe X, 7 axuri pe Y, motor 4 kW, 4500–6000 rpm
- Magazie scule cu 18 poziții (tip disc)
- Agregat circular și de tăiere pentru magazie scule
- Agregat de găurit-frezat cu 4 axuri (2 X, 2 Y)
- Agregat combinat de frezare la nivel și cuțit tras

Evacuarea așchiilor / Siguranță / Diverse
- Bandă transportoare așchii integrată în mașină
- Gard de protecție pe stânga și dreapta mașinii, 1 ușă cu funcții de siguranță
- Racord aspirație

Control / Software:
• PowerControl PC85
• NOTĂ: Ambele calculatoare ale mașinii au fost schimbate în 2020.
• WoodWop 5.0
• Woodscout
• Alimentare 400 V, 50/60 Hz
• Unitate de răcire pentru dulapul electric
• Poziționare cu laser Mr. BEAM

Dimensiuni (spațiu ocupat după montaj):
L 1150 x l 700 x H 290 cm

Disponibilitate: imediat
