Mașină de rectificat plană

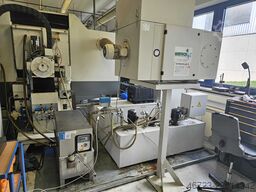

K. Jung GmbH J 630-D

Mașină de rectificat de suprafețe CNC

Control CNC Siemens Sinumerik cu volantă, software de control GRIPS 32
motor de antrenare a arborelui tip MS501/5
greutate mașină aprox. 2300 kg, greutate totală aprox. 3500 kg
alimentare electrică 400V, trifazică, 50Hz, curent nominal 29A, putere conectată 20kVA, siguranțe de alimentare 50A
Suprafața de fixare a mesei (standard): aprox. 500 x 250 mm, alte dimensiuni la cerere
Zona de prelucrare a piesei, incl. lățimea discului de 25 mm: aprox. 600 x 300 mm
Zona de prelucrare a piesei cu protecție VJCE, incl. lățimea discului de 25 mm: aprox. 600 x 290 mm
Distanța de la suprafața mesei până la întrerupătorul de limită superior (Y) la un diametru al discului de 250 mm: aprox. 366 mm
Sarcină maximă admisă a mesei, incl. placa magnetică: aprox. 130 kg
Înălțime față de podea: aprox. 1085 mm
Domeniu de turații al arborelui principal: 800-4200 rpm, alte valori la cerere
Puterea arborelui principal: 10 kW la turația maximă, opțiune 5 kW la turația maximă
Viteza de așchiere: 35 m/s, alte valori la cerere
Diametrul discului de rectificat: 300 mm, opțiune 250 mm
Lățimea discului de rectificat: 25/30 mm, opțiune 50 mm
Gaură discului de rectificat: 76,2 mm, opțiune 50,8/51 mm la cerere
Rezerva de uzură radială a discului: aprox. 45 mm
Viteza de rectificare pendulară pe axa X (hidraulică, variabilă continuu): 1000-24000 mm/min
Viteza de rectificare cu avans lent pe axa X (motor servo CA): 5-1000 mm/min
Cursele axei X între întrerupătoarele de limită: aprox. 660 mm
Cursa utilă a axei X: aprox. 630 mm
Viteza de deplasare a axei Y: 0,1-2000 mm/min
Cursele axei Y între întrerupătoarele de limită: aprox. 360 mm
Rezoluția sistemului de măsurare al axei Y: 0,0002 mm
Viteza de deplasare a axei Z: 0,1-2000 mm/min
Cursele axei Z între întrerupătoarele de limită: aprox. 280/275 mm
Cursele axei Z între întrerupătoarele de limită cu protecție JC/JCE: aprox. 270/265 mm
Ljdpfx Apezwfmhsasrr
Rezoluția sistemului de măsurare al axei Z: 0,0002 mm
Lungimea de instalare: aprox. 3400 mm
Lățimea de instalare: aprox. 2700 mm
Adâncimea de instalare (fără panoul de control): aprox. 2440 mm
Greutatea mașinii fără închidere completă și dulap de control: aprox. 3000 kg
Greutatea mașinii cu închidere completă și dulap de control: aprox. 3700 kg
Tensiunea de alimentare: 400V AC -5% până la +10%, 50 Hz, opțiune 60 Hz
Tensiunea de control: 230V AC / 24V DC
Puterea conectată la 5 kW / 10 kW putere de rectificare: 13,5 / 20 kVA
Protecție prin siguranțe: 35 A
Date
Unitate de răcire (Erba/Schüler): nr. echipament 85056334
Date
Unitate de răcire (Hyfra Pedia TRK 20-EF): nr. echipament 85056333, an 2004
Date
Unitate de filtrare (Airtech MFE 20-SP): nr. serie 393196, an 06/2004, tensiune nominală 230/400V, curent nominal 3.0A
