Mașină de rectificat cilindrice - Universal

KELLENBERGER UR175-1000 BEMA STEP

Diametru de rectificare: 350 mm
Lungime de rectificare: 1.000 mm
Înălțimea vârfurilor: 175 mm
Diametrul discului de rectificat: 400 mm
Lățimea discului de rectificat: 50 mm
Alezaj: 127 mm
Conul axului piesei de prelucrat: MK5
Turație ax piesă: 20-400 rpm
Axul piesei de prelucrat pivotant: 360°
Axul discului de rectificat pivotant: 180° ±
Turație ax disc de rectificat: 1.500, 1.700, 2.200 rpm
Avans pe cursă: 0-9,99 mm/Ø
Avans continuu: 0-9,99 mm/Ø
Masă pivotantă: ±8°
Deplasare longitudinală a mesei: 1.100 mm
Viteză masă: 0,02-6 m/min
Greutate piesă între vârfuri: 130 kg
Deplasare transversală max.: 270 mm
Greutate piesă max. – suspendată: 130 kg (inclusiv prindere)
Priză alezaj interior: 80 mm
Prindere pinole tailstock: MK3
Cursă pinolă: 30 mm
Necesar total de putere: 6,5 kW
Greutate mașină aprox.: 3,05 t
Spațiu necesar aprox.: 4 x 2 m
Revizie conform standardelor Kellenberger, inclusiv sistem de comandă nou, modern și sigur pentru viitor.

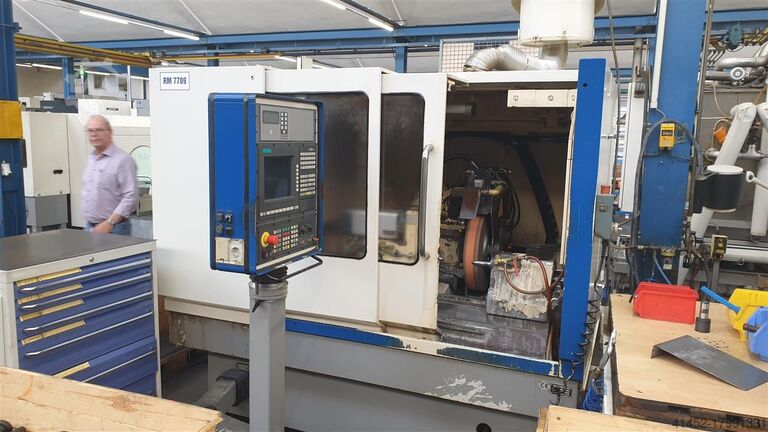

Fotografia prezintă deja o mașină livrată.

- Operarea panoului tactil este foarte simplă.
- Simbolistica panoului de control este practic identică cu sistemul inițial, eliminând necesitatea instruirii.
- Funcție de diagnostic cu afișare a mesajelor PLC și a intrărilor/ieșirilor digitale.
- Funcția de profilare (dressing) a discului poate fi extinsă sau modificată la cererea clientului.
- La cerere, este posibilă oprirea orientată a axului piesei de prelucrat.
- Noua valoare maximă de avans: 40 mm, extensibilă suplimentar la cerere.

Isdsuxfupopfx Adijtp
- Afișare digitală pe 2 axe. Rezoluție axă X: 0,5 µm

Opțiuni:

- Encoder rotativ cu afișare digitală pe axul piesei de prelucrat
- Encoder rotativ cu afișare digitală pe axul de rectificare (fără reglare pe înălțime cu ax)
- Dispozitiv intern nou și stabil de rectificare, diametru 80 mm sau 100 mm
- Creșterea înălțimii vârfurilor la max. 225 mm
- Reglarea vitezei pentru axul de rectificat

Include:
- Scule de operare
- Tub de prindere pentru mandrină

Alte accesorii la cerere.

Mașina dispune pe axa X de un sistem electronic de avans cu acționare cu motor pas cu pas.
Deplasare longitudinală și rapidă a mesei – hidraulic.
Utilizare versatilă în producție pentru rectificare exterioară și interioară sau pentru rectificare exterioară, plană și interioară dintr-o singură prindere a piesei.

Opțiuni suplimentare posibile:

- Cicluri semiautomate de dressing pentru rectificare exterioară și interioară
- Compensare automată a dressingului
- Comandă de măsurare

Atenție:
Mașina-unealtă nu îndeplinește în prezent cerințele fundamentale de siguranță și protecție menționate în Regulamentul privind siguranţa în exploatare (BetrSichV 2015).
Stabilirea nivelului minim necesar de protecție se face în urma unei evaluări a riscurilor, conform BetrSichV.

Anunțul publicitar a fost tradus automat și ar putea apărea unele erori de traducere.
