Centru de prelucrare

MAKA FPM 470 R

Mașină second-hand MAKA FPM 470R
Centru de prelucrare CNC cu 5 axe pentru prelucrarea lemnului, materialelor plastice și aluminiului.
Mașină în execuție cu portal mobil, cu acționare cu cremalieră.
Ultima aplicație a mașinii a fost în producția de scări din lemn.
An fabricație: 1999 // RETROFIT în 2019
Date tehnice:
Sistem de comandă CNC BWO Vektor 921 pentru prelucrare 5 axe.
Memorie NC 256 MB, port USB, pupitru de comandă mobil.

Zone de lucru în regim 5 axe cu unealtă Ø 60 mm / lungime 160 mm:
Axa Y: 5.600 mm
Axa X: 1.600 mm
Axa Z: aprox. 380 mm / la înălțime dispozitiv 180 mm (partea superioară a ventuzei de vacuum)

Zone de lucru în regim 3 axe cu unealtă Ø 60 mm / lungime 160 mm:
Axa Y: 6.000 mm
Axa X: 1.600 mm
Axa Z: aprox. 380 mm / la înălțime dispozitiv 180 mm (ventuză vacuum)
Axa A 540° (axă de rotație), axa B 196° (axă de pantă +/- 98°)
Viteză de avans rapid: axa X/Y 45 m/min, axa Z 15 m/min, axa A/B 10.000 °/min.

Unitate de frezare:
- 1 agregat universal pentru frezare pe 5 axe cu cap înclinat la 50°, putere max. 12,5 kW, turație reglabilă continuu până la 17.000 rpm, ax de frezare răcit cu apă.
- 1 sistem colector de așchii reglabil pe înălțime NC cu perdea cu lamele.

Magazin de scule:
- Interfață de scule ISO 40 pentru sistem automat de schimbare a sculelor.
- 2 magazine cu lanț de 32 locuri fiecare pentru scule până la D = 90 mm, pentru depozitare sortată până la max. 160 mm (trei locuri necesare).

Masă de lucru:
- 10 țevi suport pe ghidaje liniare cu dispozitiv pneumatic de eliberare pentru poziționare rapidă.
Cjdpfx Aovmpx Rob Nerh
- 2 circuite de comandă pentru opritori „Ridicare/Coborâre”
- 2 circuite de comandă pentru pneumatic „Strângere/Eliberare”
- 2 circuite de control vacuum cu buton pentru strângere și resetare automată prin programare CNC.
- 2 dispozitive de separare pe trepte, cursa aprox. 320 mm.
- Diverse sisteme de fixare pentru stâlpi și elemente curbate.
- 1 bandă transportoare de așchii integrată în cadrul de bază, pentru evacuarea așchiilor și a deșeurilor mici până la aprox. 100 x 100 x100 mm.

Scule:
Sculele nu sunt incluse în oferta!

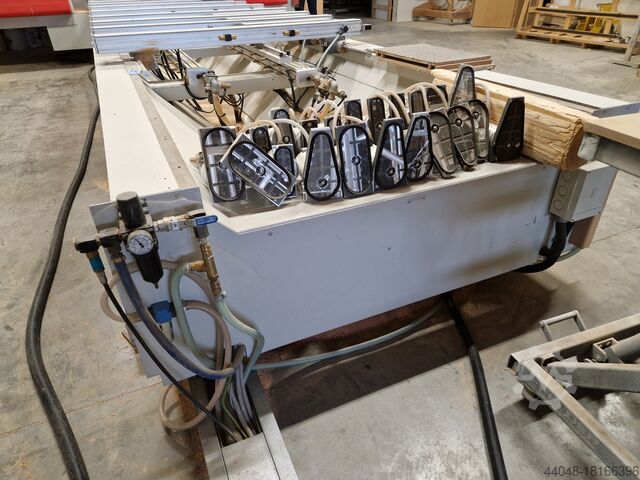

Sistem de vacuum:
- 1 pompă vacuum inclusiv rezervor cu capacitate 250 litri pentru generare rapidă a vacuumului.
- aprox. 20 suporturi vacuum cu ventuze diverse.
- 4 opritori pentru ridicare/coborâre în vederea poziționării pieselor.

Altele:
- Lubrifiere centralizată automată.
- Dulap electric cu unitate de climatizare.
- Laser de proiecție.

Siguranța muncii:
- Cabina de protecție mobilă cu bare de siguranță.

Revizii / Reparații în 2018 / 2019:
- Conversie axe de rotație și înclinare la noua generație de acționări (digitale).
- Lanțuri portcablu Y/X/Z noi.
- Cablu complet nou, toate cablurile de putere și de măsură înlocuite.
- Toate cărucioarele de ghidare noi.
- Axa Z cu șurub cu bile și șine de ghidare noi.
- Șină de ghidare axa X nouă.
- Conversie la control BWO Vektor 921, cu card V-CNC, memorie NC 256 MB.
- Supape și furtunuri vacuum noi.
- 2 x magazin scule + grăpr scule revizuite.
- Absorbție pivotantă revizuită.

Software:
- Este posibilă preluarea unei versiuni actuale a software-ului Compass pentru construcția de scări. Compass este liderul de piață în planificarea și producția de scări din lemn.

Anunțul publicitar a fost tradus automat și ar putea apărea unele erori de traducere.
