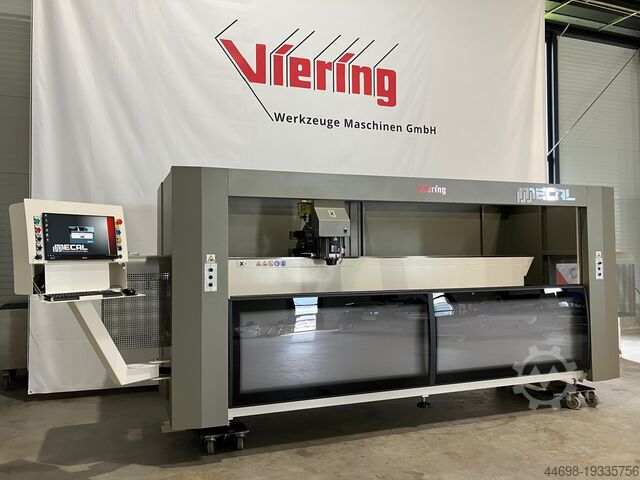

Centru de prelucrare a profilelor

Mecal MC 309 Nike TM DPM

Centru de prelucrare cu 4 axe CNC controlate pentru procesarea profilelor din aluminiu, PVC și oțel.

Comparabil cu Emmegi, Elumatec, Fom, Pertici etc.

Structură robustă a mașinii, sudată, normalizată pentru reducerea tensiunilor interne, cu ghidaje pe șine călite.
Cabină de protecție pe întreaga lungime de prelucrare.
Ușă de protecție cu deschidere pneumatică.

Broșă de frezare:
3,8/4,6 kW S1/S6
3,0/3,7 Nm S1/S6
max. 18.000 rpm, răcită cu aer
cu port-sculă ISO 30
cu sistem de pulverizare cu cantitate minimă controlată pentru scule, inclusiv monitorizarea nivelului de umplere

Magazin de scule:
5 poziții, pe partea stângă a patului mașinii, pentru scule de găurit, frezare, filetat, cap cu unghi variabil, freză tip disc până la Ø 150 mm

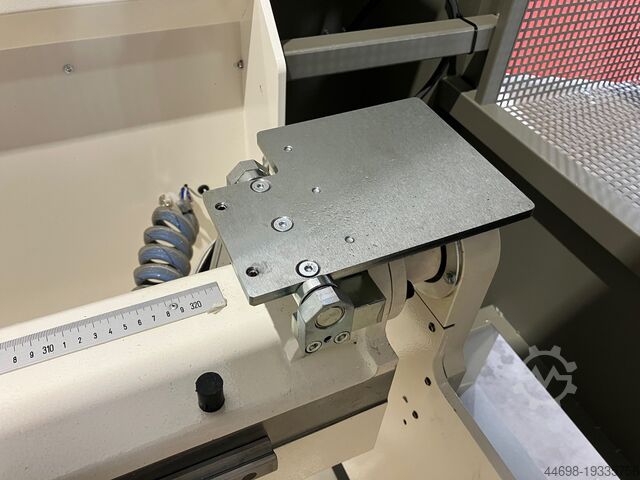

Fixarea piesei de prelucrat:
4 sisteme pneumatice de prindere a profilului, domeniul de prindere până la 250 mm
poziționare automată prin dispozitiv pe axa Z

Poziționarea piesei de prelucrat:
câte un opritor pneumatic de referință la stânga și la dreapta pe axa A

Călătoriile axelor:
Axa X: 3500 mm
Axa Y: 370 mm
Axa Z: 348 mm
Axa A: ±90°
Viteze de deplasare:
Axa X: 70 m/min
Axa Y: 30 m/min
Axa Z: 30 m/min
Axa A: 60°/sec

Zone de lucru maxime:
Axa X: 3270 mm
Axa Y: 250 mm la 0°, 116 mm la ±90° pe axa A
Axa Z: 170 mm la 0°, 200 mm la ±90° pe axa A

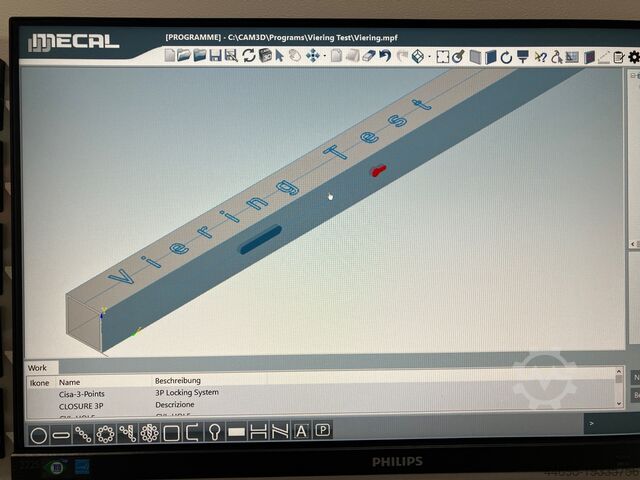

Software de operare:
CAD/CAM cu tehnologie 3D (opțiune inclusă)
Sistem de programare conform standardului ISO

Funcționalitate:
Interpolare liniară și circulară pe două axe (X-Y)
Prelucrare pe trei fețe prin rotirea axei A 90°-0°-90°
Prelucrare la capete cu freză tip disc

Moduri de operare:
Un profil pe toată lungimea de prelucrare
Două profile pe lungimi de prelucrare împărțite

Sistem de lubrifiere:
Lubrifiere centralizată controlată automat pentru toate axele, șuruburi cu bile și ghidaje, cu monitorizarea nivelului de umplere

Operare:
Hnodewrcwpjpfx An Uep
Ecran TFT 18,5”
Mouse + tastatură

Date de conectare:
Electric: 400V/50Hz (3 faze+N+PE), 16 A,
Livrare fără cablu de alimentare
Pneumatică: presiune 6 - 8 bar

Dimensiuni și greutate:
Lungime: 5800 mm
Lățime: 1640 mm
Înălțime: 2000 mm
Greutate: 2000 kg

Include:
software de programare grafică CM3D/CAD3D
cititor de coduri de bare
suport la distanță și diagnoză pentru 1 an de la punerea în funcțiune

Anunțul a fost tradus automat. Pot exista erori de traducere.
