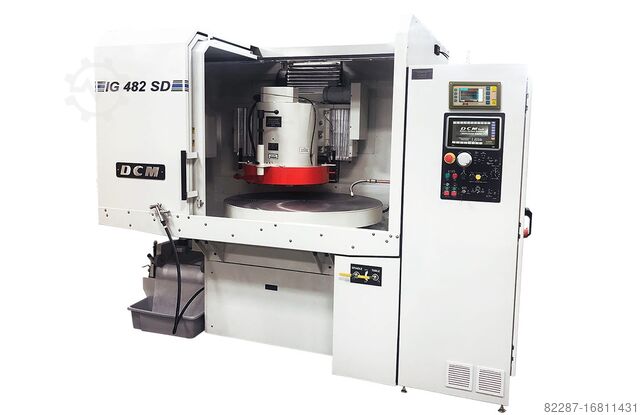

NEW DCM IG 482 SD Rotary Table Surface Grinder

IG 482 SD Specificații
Motoare
Motor ax rectificare: 50CP, 200 - 1180RPM
Motor masă rotativă: 3CP, 5 - 70RPM
Motor servocoloană: 5KW
Pompă de răcire: 3/4CP, 45GPM

Masă
Diametru: 48" (1220mm)
Caracteristici masă: alimentare cu vacuum/ presiune prin ax
Placă electromagnetică fină 3/4" cu forță variabilă
Pentru opțiuni de masă și prindere personalizate, consultați un specialist tehnic DCM

Capacitate
Diametru maxim piesă (swing): 52" (1320mm)
Înălțime maximă piesă: 12" (305mm) cu segmentele de rectificat retrase
10-1/2" (267mm) cu roată 2A2T

Opțiuni roți de rectificat
Segmente superabrazi sau convenționale 2A2T
Diametru 26" (660mm)
Butuc și segment tip Cortland
Diametru 26" (660mm)
Consultați un specialist tehnic DCM pentru oferta completă de abrazivi disponibili
Nedpfxjubbqio Abxjwd

Sistem avans
Avans Z servo acționat cu șurub cu bile de precizie și encoder
Avans variabil între 0.0006 IPM și 0.1000 IPM
Avans servo pe axa X pentru poziționare de precizie

Cerințe electrice
460V, 50/60Hz, 3 faze
Pentru alte tensiuni consultați un specialist tehnic DCM

Dimensiuni
137" lățime, 82" adâncime, 88" înălțime

Greutate
Mașină + sistem swarf: estimativ 14.500 lbs (6.577 kg)
Cutie electrică: estimativ 1.500 lbs (680 kg)

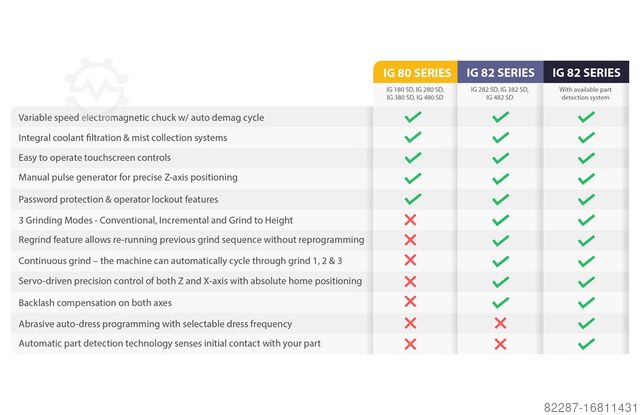

Caracteristici IG 482 SD
• Placă electromagnetică cu viteză variabilă, 48", cu ciclu automat de demagnetizare
• Motor ax rectificare 50CP
• Filtrare integrată a lichidului de răcire și sistem de colectare a aerosolilor
• Control touch-screen facil de utilizat
• PLC Mitsubishi FX5U
• 3 moduri de rectificare – convențional, incremental, grind to height
• Funcție regrind pentru reluarea ciclului anterior fără reprogramare
• Rectificare continuă – cicluri automate grind 1, 2 și 3
• Control servo de precizie pentru axele Z și X, poziționare home absolută
• Axă transversală X acționată cu generator de impulsuri manual
• Compensare de joc mecanic pe ambele axe
• Protecție cu parolă și blocare operator
• Interfață SECS/GEM pentru integrare cu software SCADA terți
• Funcții automate de reamintire pentru mentenanță
• Amprentă la sol: 120" x 82" (3.048 x 2.083 mm)
