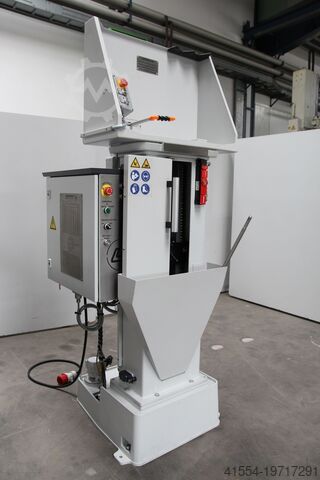

Mașină de broșat

Rausch RS 4 / 1000

Producător: Rausch (Haan/ Rhld)
Model: RS 4/1000 Nr. serie: 5027
An fabricație: 2001/2023 Greutate: 580 kg
Revizie: 3/2023 efectuată de Wiemers AG

Informații generale / date tehnice:
Mașină de șanfrenat verticală mecanică Rausch RS 4, neutilizată, complet recondiționată, cu marcaj “CE” actual
Forță de tragere: 40 kN (4.000 kg)
Viteze de șanfrenare: 3 m/min și 6 m/min
Viteză de retur: 6 m/min
Cursă maximă: 1000 mm
Lungime maximă sculă: 1200 mm
Dimensiuni masă / suprafață de lucru: 540 x 340 mm / 450 x 250 mm
Diametru traversare masă: Ø 90 mm pentru alezoare standard
Diametru piesă prelucrată: nelimitat
Dimensiuni (Î x l x A): 2.350 mm x 900 mm x 1.000 mm (cu cabină de protecție împotriva stropilor)
Motor: 4,4 kW / 5,5 kW Alimentare: 400 V / 50 Hz

Pgedpfew H Dgnex Apvst
Accesorii / dotări speciale:
- Acționare cu 2 viteze
- Uşă de protecţie cu interblocare de siguranţă şi jgheab pentru şpan
- Jgheab pentru şpan cu suport pentru scule
- Senzor electric pentru monitorizarea bacurilor de strângere (control extragere sculă pentru prevenirea retragerii accidentale a podului de tracţiune)
- Sistem integrat de răcire cu ventil electromagnetic (controlat prin sistem oscilant)
- Sistem patentat de răcire/lubrifiere oscilant
- Sistem de reglare a lungimii sculei ajustabil din exterior (reproductibil pentru mai multe maşini)
- 4 puncte centrale de ungere pentru acționarea cu şurub trapezoidal
- Placă închisă de centrare pentru scule de profil, cu plăcuță suplimentară de protecție pentru scule plate (scule pentru caneluri)
- Cabină de protecţie la stropire închisă pe 3 laturi, cu suport de scule (ideal pentru şanfrenare profilată)
- Pupitru de comandă extern (conectare rapidă cu mufă Harting)

Observații:
Maşina este complet recondiţionată, corpul fiind refăcut integral. Următoarele piese de uzură au fost înlocuite:
- şuruburi trapezoidale și piulițe noi din bronz turnat, rezistent la uzură
- toate rulmenții și garniturile au fost schimbate
- sistemul de răcire (pompă, supapă antiretur și robinet de golire), inclusiv sistemul oscilant de răcire/lubrifiere este nou
- alimentarea cu lichid de răcire este controlată de un ventil electromagnetic, operat prin sistemul oscilant
- podul de tracțiune precum și bacurile, segmentele dinţate sunt noi
- sistem de monitorizare a bacurilor, dezactivabil (siguranță suplimentară pentru operator & sculă)
- uşă de protecţie cu interblocare, semnalizare şi blocare
- sistemul de reglare a lungimii sculei a fost mutat în exteriorul camerei maşinii
- comutatoare de limită suplimentare pentru pozițiile finale instalate

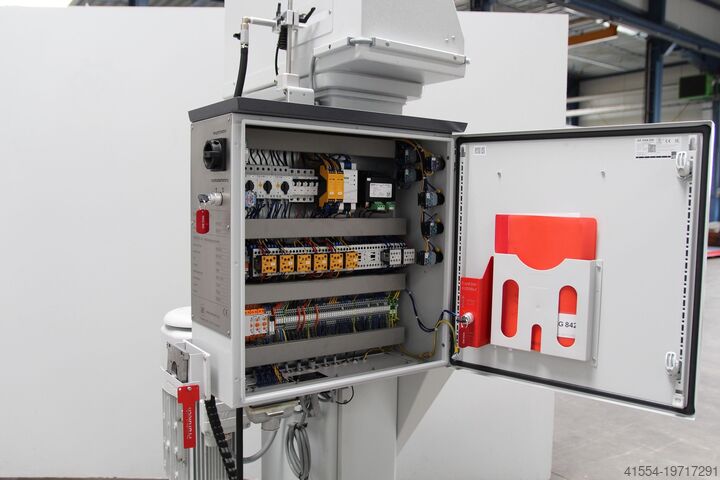

- toată instalația electrică (tabloul electric) este nouă
- nu există automatizare PLC, maşina este prietenoasă cu mentenanța electrică
- motor nou de acționare (SEW Germania) cu frână
- maşina a fost vopsită cu vopsea structurală bicomponentă nouă

Generalități:
Antrenarea dublă cu şuruburi asigură un punct de tracţiune lin și central, precum și o viteză constantă de șanfrenare (alegere între 3 m/min şi 6 m/min).
Din construcție, maşina este rapidă şi uşor de pregătit pentru şanfrenare cu scule plate pentru caneluri de pană.
Datorită designului universal al podului de tracțiune și al mesei maşinii, şanfrenarea cu scule profilate sau plate este posibilă fără utilizarea suplimentară a capetelor de tragere.
