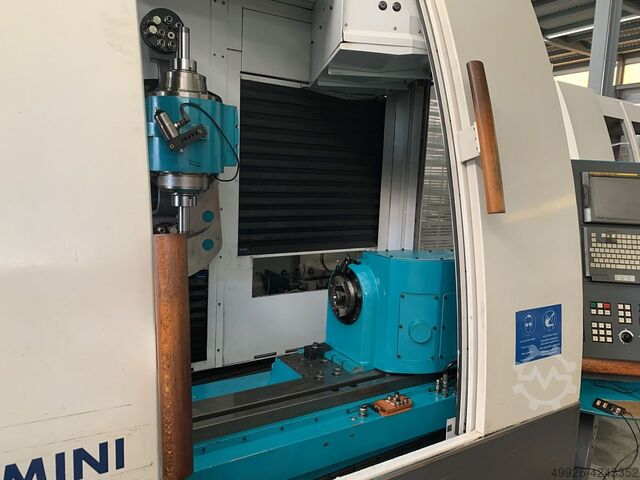

MAȘINĂ DE ÎNCĂRCARE CNC
Schneeberger GEMINI DMR

Name: Schneeberger GEMINI DMR
Brand: Schneeberger
Availability: InStock

Anul fabricației

2005

Condiție

Utilizat

Locație

Bienne

MAȘINĂ DE ÎNCĂRCARE CNC Schneeberger GEMINI DMR

Afișează harta

Date despre utilaj

Descrierea mașinii:: MAȘINĂ DE ÎNCĂRCARE CNC

Producător:: Schneeberger

Model:: GEMINI DMR

Număr de serie:: 20780

Anul fabricației:: 2005

Condiție:: revizuit în atelier (folosit)

funcționalitate:: complet funcțional

Preț și locație

Locație:: Rte de Soleure 145, 2504 Bienne, CH

Apelați

Detalii despre ofertă

ID-ul listei:: A424-3352

Număr de referință:: 2190105

Ultima actualizare:: pe 03.09.2025

Descriere

Fanuc Oi-MB - Arbore principal HSK50 - 50-10.000 rpm
5 axe XYZAC

Data fabricației: 2005
Dksdpfxofbt R Es Agreu
Origine fabricatie: CH
Tensiune: 3x400V/50Hz
Dimensiuni: 1170x2270x2260 mm
Greutate netă: 8.000 kg

DATE TEHNICE (standard)

SISTEME DE MĂSURĂ

Axe X, Y și Z: Rezoluție 3 µm
Axa A: 0,0001°
Axa C: 0,0001°

CAP DE RECTIFICARE, ARBORE DE RECTIFICARE

Putere: 15 kW
Turație arbore: 50 – 10.000 rpm
Fată arbore: HSK 50
Diametru maxim disc: până la 250 mm
Număr maxim discuri: 6

AXE LINIARE

Axa X, cursă: 380 mm
Viteză maximă: 20.000 mm/min
Rezoluție: 0,0001 mm
Raport: 1 : 1
Antrenare: 1,0 kW, 3 Nm

Axa Y, cursă: 300 mm
Viteză maximă: 5.000 mm/min
Rezoluție: 0,0001 mm
Raport: 24 : 4
Antrenare: 1,0 kW, 8 Nm

Axa Z, cursă: 280 mm
Viteză maximă: 20.000 mm/min
Rezoluție: 0,0001 mm
Raport: 1 : 1
Antrenare: 1,0 kW, 3 Nm

AXE ROTATIVE

Axa C, unghi: 210°
Viteză: 72°/sec
Rezoluție: 0,0001°
Antrenare: 1,0 kW, 8 Nm

Axa C’, unghi: +/- 180°
Viteză maximă: 90°/sec

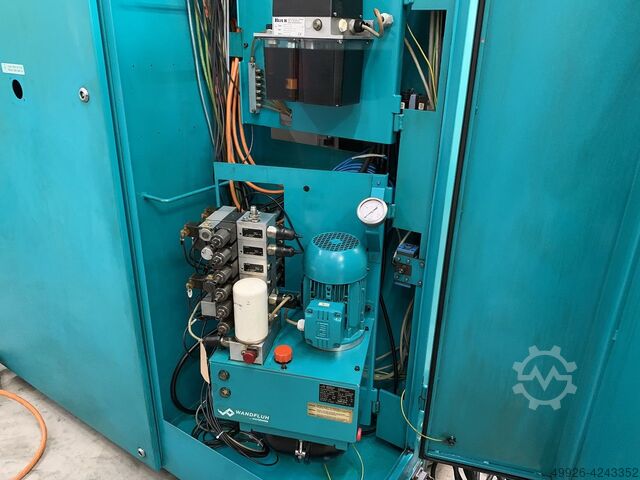

Acționare: hidraulică

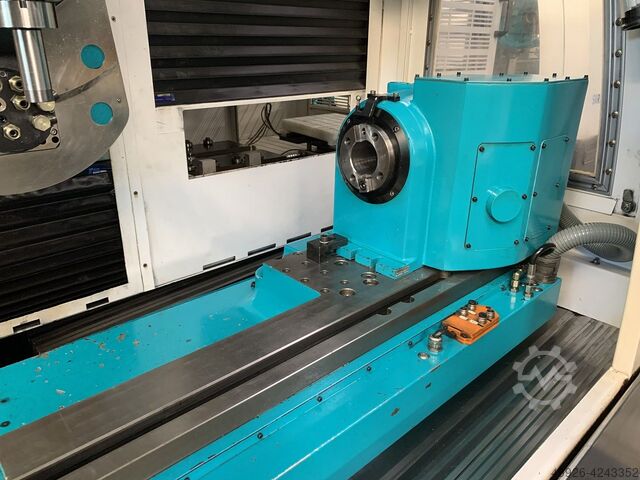

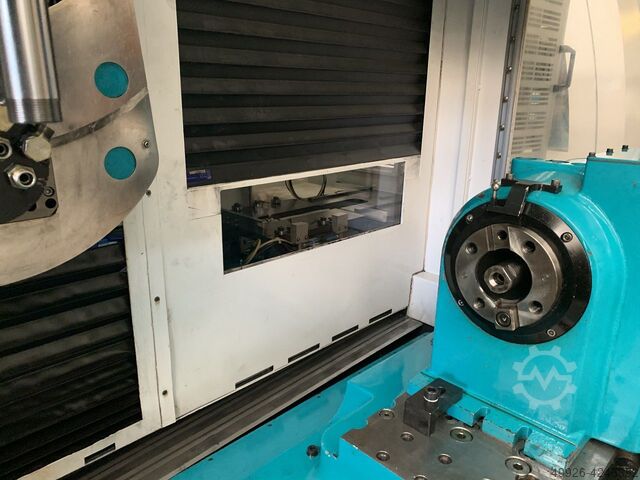

Axa A DMR 100
Rotire: nelimitată / nelimitată
Viteză maximă: 225°/sec. / 3600°/sec.
Rezoluție: 0,0001° / 0,0001°
Putere: 1,0 kW / 5,8 kW
Con: ISO 50
Înălțime centre: 210 mm / 210 mm

MASĂ: piesă îngustă / piesă lată / total
Lungime: 500 mm / 500 mm / 1000 mm
Lățime: 145 mm / 330 mm

CONECTARE ELECTRICĂ: 9 kW / 15 kW
Putere nominală: 27 kVA / 36 kVA
Tensiune: 3x400 V AC
Frecvență: 50 Hz
Siguranță principală: 63 AT

Datele tehnice se transmit cu rezervă de eroare sau omisiune.

Anunțul publicitar a fost tradus automat și ar putea apărea unele erori de traducere.

DOCUMENTE

4243352-01.pdf (PDF)
