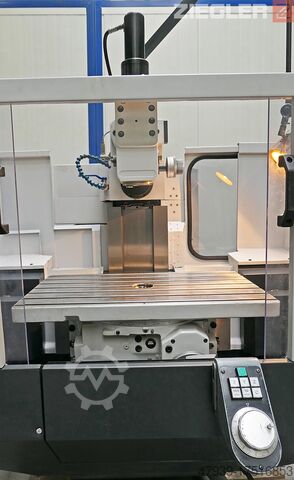

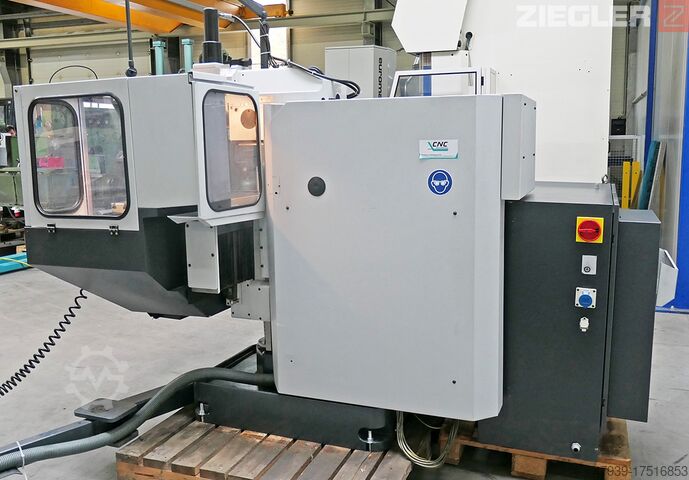

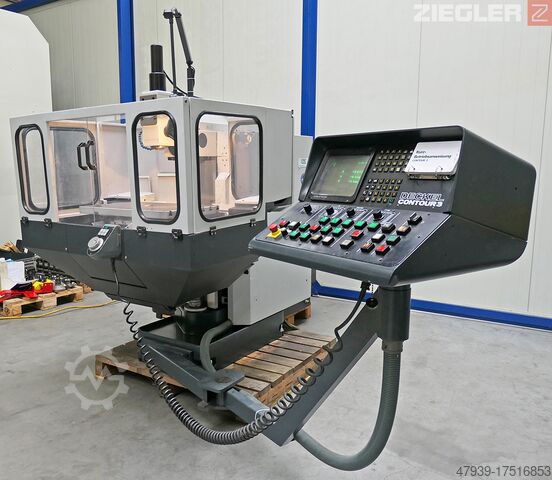

Mașină de frezat CNC

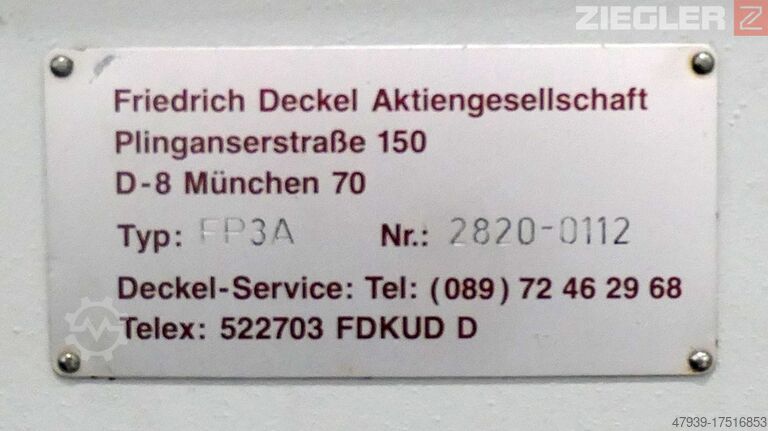

DECKEL FP3A 2820

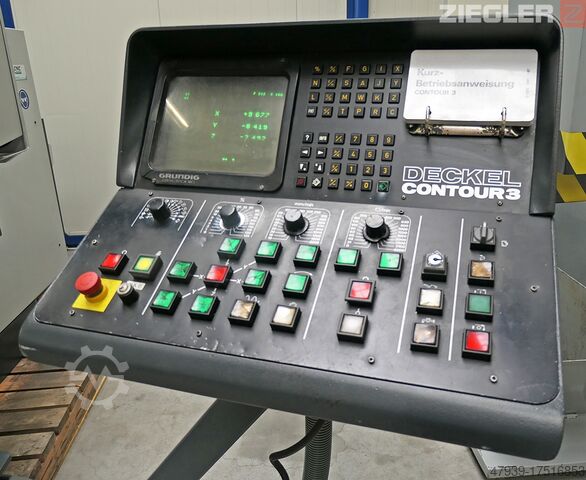

- Control CNC Deckel Contour 3
Dcjdpfx Aju Awlzedmjn

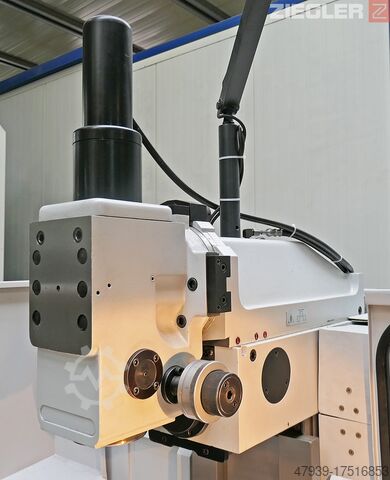

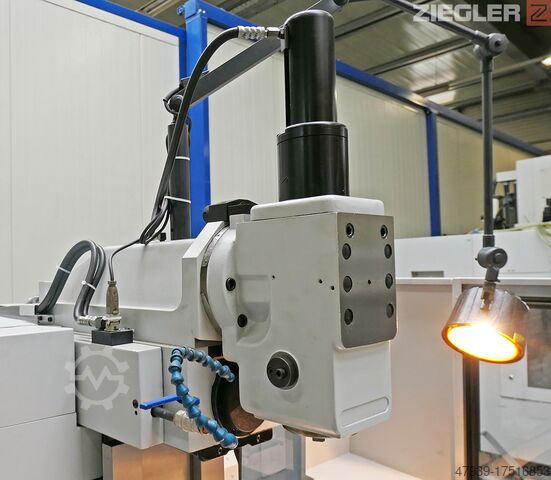

- Cap de frezare vertical deplasabil cu ax telescopic
- Lagăr de susținere pentru freze lungi
- Dispozitiv hidraulic de prindere a sculei
- Cutie de viteze automată pentru turații
- Blocaje automate pe axele X/Y/Z
- Lubrifiere centralizată automată
- Sistem de răcire
- Măsurare directă a traseului
- Cuplaj de protecție la coliziune pe axele Z/Y
- An de fabricație: 1987

Date tehnice

Domeniu de lucru:
- Axă X (orizontală): 485 mm
- Axă Y (transversală): 385 mm
- Axă Z (verticală): 380 mm
- Cursă pinolă verticală: 80 mm
- Cap de frezare vertical deplasabil pe suportul axului: 150 mm
Antrenare principală:
- Motor: motor asincron trifazic cu frânare și cutie de viteze cu inversare dr.-st., selectare poli
- Putere: 3,7 / 4,4 kW
- 18 turații ax principal: 50 - 2500 rpm
- Progresie trepte: 1,25
- Prindere scule: SK40 (M16)
- Prindere scule: hidraulic
Antrenare avans:
- Axă X: 1 motor curent continuu
- Axe Y și Z: 1 motor curent continuu
- Toate axele: șuruburi cu bile
- Viteză avans programabilă: 10 - 1000 mm/min
- Avans rapid axele X/Y/Z: 2000 mm/min

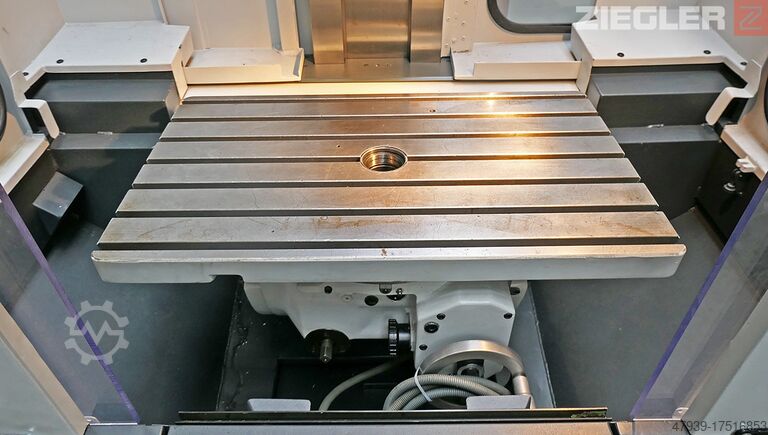

Masă universală:
- Număr caneluri T: 7
- Lățime canal T: 14/H7 mm
- Distanță între canale T: 63 mm
- Orificiu central Ø/adâncime: 63H6 / 8 mm
- Distanță centru masă la suprafață prindere: 260 mm
- Înălțime maximă între axul de frezare vertical și suprafața mesei: 490 mm
- Sarcină admisă: 300 kg
- Greutate: 230 kg
- Domeniu de rotație la poziție orizontală (axa C): 360 °
- Domeniu de înclinare (axa A): +450 / -150 °
- Domeniu de pivotare (axa B): ± 450 °
- Domeniu de măsurare la afișaj digital direct: rezoluție 360000 x 0,001 °
- Rapoarte de reducere: 60:1 / 120:1 / 240:1
Instalare:
- Spațiu necesar inclusiv zona de siguranță: aprox. 2,3 x 2,5 m
- Tensiune de alimentare: 400 V / 50 Hz
- Putere totală: 7,5 kW / 9,5 kVA
- Greutate mașină: aprox. 1830 kg
- Sarcină pe pardoseală: 3000 kg/m²
