Paletă dublă 630 mm HMC

Kia Centre H63

Centru de prelucrare orizontală Kia Model Kia Centre H63 twin pallet, cu ATC cu 60 de posturi și comanda Fanuc 18M. Număr de serie KH630216. An fabricație 2004.

CONSTRUCŢIE ŞI CARACTERISTICI MAȘINĂ

• Pat monobloc robust din fontă pentru precizie și rigiditate ridicată
• Electrospindlă puternică, răcită cu ulei, cu două trepte de viteză
• Sistem schimbător de paleți tip shuttle
• Șuruburi cu bile pre-tensionate, ancorate la ambele capete
• Comandă Fanuc 18M, ecran color de 15"
• Sistem răcire „Cool-Jet” 20 bar prin ax
• Set portscule BT50

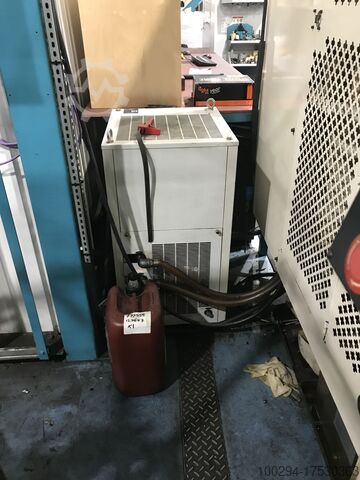

• Filtru de ceață de ulei Filtermist FX5002
• Platforme de operare frontale și laterale

MASĂ

Dimensiune masă: 630 x 630 mm
Capacitate maximă de încărcare: 1.000 kg
Gkjdpfxsu A Ut Ne Ab Aec
Dimensiune maximă de lucru: Ø 1.120 x H 875 mm
Unghi minim indexare: 1°

DEPLASĂRI

Axa X: 950 mm
Axa Y: 825 mm
Axa Z: 760 mm
Distanța de la suprafața mesei la centrul axului: 175–935 mm
Distanța de la centrul mesei la fața axului: 0–825 mm
Tip ghidaje: ghidaje prismatice călite și rectificate

AX PRINCIPAL

Con de ax: NT #50
Turație ax: 4.500 rpm
Putere motor ax (max./continuu): 26,0 / 22,0 kW
Cuplu ax (max./continuu): 1.267 / 1.071 Nm
Tip: cap revolver cu două trepte de viteză

AVANSURI

Avans tăiere X/Y/Z: 5 m/min
Avans rapid X/Y/Z: 20 m/min

MAGAZIE SCULE (ATC)

Număr scule: 60
Tip sculă: BT #50
Diametru maxim sculă: Ø 110 mm
Diametru maxim sculă fără scule adiacente: Ø 245 mm
Lungime maximă sculă: 600 mm
Greutate maximă sculă: 20 kg
Selecție scule: adresă fixă
Timp schimbare sculă (sculă-sculă): 6 sec
Timp schimbare sculă (așchie-așchie): 11 sec

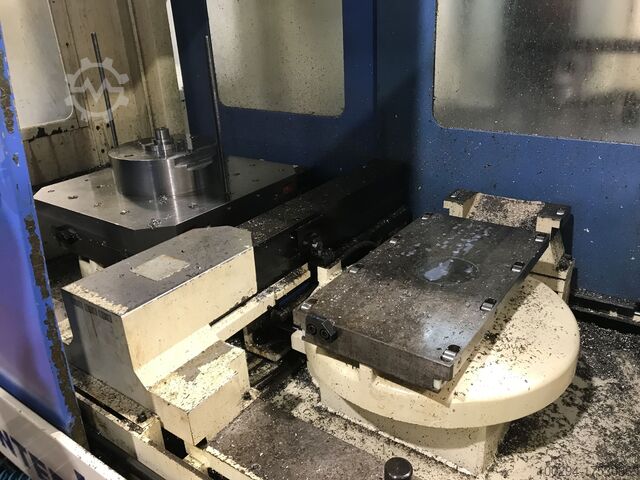

SCHIMBĂTOR PALEȚI (APC)

Nr. paleți: 2
Tip APC: shuttle

REZERVOR

Capacitate rezervor lichid de răcire: 400 l

ALIMENTARE ELECTRICĂ

Putere electrică instalată: 36 kVA
Tensiune: 415V / 3 faze / 50Hz

DIMENSIUNI

Amprentă la sol (L x l): 3.610 x 5.320 mm
Înălțime: 3.140 mm
Greutate: 14.000 kg
