Strung CNC

TAKISAWA TS4000YS

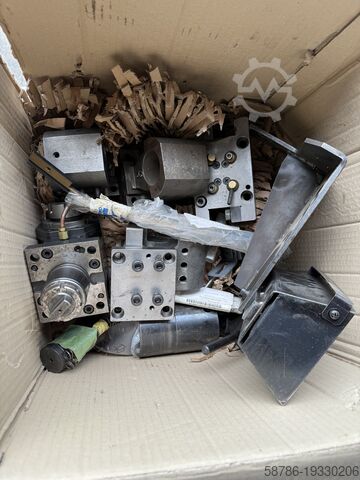

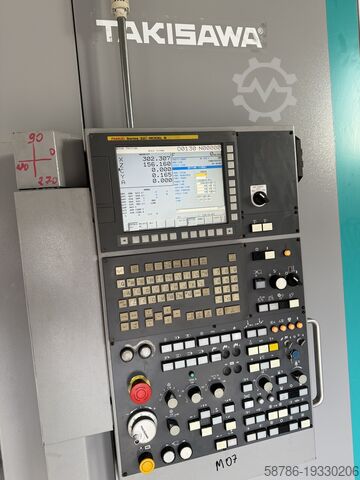

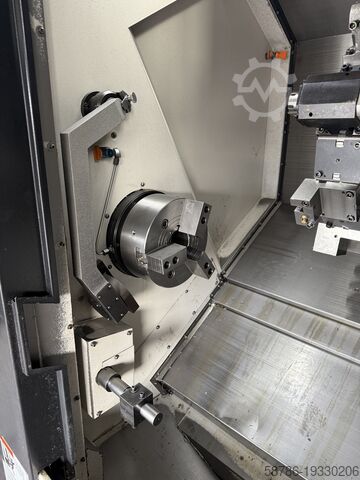

Anul fabricației: 2021, Condiție: gata de utilizare (folosit), Date generale Lățime: 2140 mm Adâncime: 3000 mm Înălțime: 2300 mm Greutate utilaj: 6200 kg Unitate de comandă Marcă: FANUC Model: Seria 32i-Model B Acționare principală Turație ax principal: 4200 rpm Putere motor principal: 22 kW Deplasări Viteză de avans rapid pe axa X: 30 m/min Viteză de avans rapid pe axa Y: 30 m/min Viteză de avans rapid pe axa Z: 30 m/min Cursă axa X: 267 mm Cursă axa Y: -50 până la 70 mm Cursă axa Z: 840 mm Medii operaționale Conveior de șpan: Da Echipamente suplimentare Interfață alimentator bară LNS Dispozitiv preluare piese Sistem de măsurare scule Renishaw (pentru axul principal și subspindle) Mandrină hidraulică Kitagawa BB-250 cu 3 bacuri – ax principal Cilindru hidraulic gol Kitagawa SS1881K – ax principal Mandrină hidraulică Kitagawa B-206 cu 3 bacuri – subspindle Cilindru hidraulic gol Kitagawa SS12640K – subspindle Turelă cu 15 poziții Pompă lichid de răcire cu putere mare (520W) Lampă de lucru Pjdpfowk Rrfox Ah Hsrd Acest strung Takisawa TS-4000YS cu 3 axe a fost fabricat în 2021. Este dotat cu un cadru robust de 6200 kg și pat înclinat la 30° pentru stabilitate și precizie. Specificațiile principale includ axul principal de 22 kW, cuplu de 618 Nm și avansuri rapide până la 30 m/min. Utilajul este echipat cu ax dublu, axă Y și turelă cu 15 poziții pentru prelucrări versatile. Dacă doriți performanță ridicată la strunjire, luați în considerare modelul Takisawa TS-4000YS pe care îl avem disponibil spre vânzare. Contactați-ne pentru informații suplimentare. Tipuri de aplicații Strunjire

Condiție: folosit, Anul fabricației: 2008, Detalii tehnice: Diametrul de strunjire peste pat: 600 mm Diametrul de strunjire peste suportul transversal: 540 mm Lungimea de strunjire: 550 mm Cursa longitudinală (axa Z): 800 mm Cursa transversală (axa X): 260 mm Comandă: Fanuc 18i-TB Aleza arborelui principal: Ø 73 mm Diametru bară: Ø 65 mm Turație: 0 ... 5000 rpm continuu Pedpfx Asvvtpxeh Herd Cuplu maxim la arborele principal: 250 Nm Avans rapid pe axele X-Y-Z: X/Z: 30 m/min. / Y: 12 m/min. Viteza rapidă ax C: 1000 rpm Cap revolver scule - număr stații: 12 (Sauter) Presiune de lucru: 6,0 bar Execuție electrică - Tensiune/Frecvență: 3 x 400 / 50-60 V/Hz Consum total de energie: 40 kVA Greutatea mașinii aprox.: 5,7 t Dimensiuni mașină (LxAxÎ): 2,2 x 3,4 x 2,4 m Dimensiuni transportor de șpan (LxAxÎ): aprox. 2,9 x 0,6 x 0,55 (0,38 tone) m Dimensiuni (LxAxÎ) tavă șpan: aprox. 1,6 x 1,3 x 0,25 (0,2 tone) m Dimensiuni de transport ale mașinii: aprox. 3,3 x 1,9 x 2,2 m Mașina este echipată cu axa C, axa E, axa Y, axa W. Scule antrenate pot fi folosite în toate pozițiile. Distanța dintre ax principal și contra-ax: 1050 mm Contra-ax: A2-6, cursă 800 mm, arbore Ø 105 mm, cuplu 250 Nm Tablou electric echipat cu răcitor, marca Rittal Echipată cu transportor de șpan cu bandă articulată Tavă colectoare șpan Pistol de aer comprimat Mașina NU dispune de mandrină de strunjire pentru vânzare, conform specificației!

Condiție: foarte bun (second hand), Anul fabricației: 2021, Funcționalitate: complet funcțional, diametru de strunjire deasupra saniei transversale: 600 mm, lungime de strunjire: 750 mm, diametru de strunjire: 370 mm, alezor axului principal: 82 mm, turația arborelui principal (max.): 4.200 rot/min, distanța de deplasare pe axa X: 267 mm, deplasarea axei Y: 120 mm, cursa axei Z: 840 mm, puterea motorului arborelui principal: 22.000 W, viteză de rotație (max.): 6.000 rot/min, înălțime totală: 2.300 mm, lungime totală: 3.000 mm, lățime totală: 2.140 mm, diametru de strunjire peste patul saniei: 370 mm, greutate totală: 6.200 kg, Diametrul barei (max.): 82 mm, Dotări: documentație / manual, TAKISAWA TS-4000YS FANUC 32i-B JAPANIA Fabricat în Japonia Rigiditate ridicată (6.200 kg greutate, pat de maşină înclinat la 30°, ghidaje prismatice) - Principală și contraarbore integrate - Rigiditate ridicată și arbori integraţi permit prelucrare precisă, fără vibraţii - Arbore principal 22 kW cu cuplu maxim 618 Nm - Performanţă ridicată şi pat solid pentru evacuare rapidă a așchiilor - Axă Y Date tehnice: Capacitate Diametru maxim de strunjire Ø 600 mm Diametru şi lungime maximă de strunjire Ø 370 x 750 mm Diametru canal arbore: Ø 82 mm Arbore principal Predpev T R Eljfx Ah Hsd Înălţime ax faţă de podea 1.140 mm Diametru lagăr/alezor arbore Ø 140 / Ø 90 mm Cap arbore A2-8 Turaţie arbore principal 4.200 rpm Rezoluţie axă C 0,001° Contraarbore Înălţime ax faţă de podea 1.140 mm Diametru lagăr/alezor contraarbore Ø 90 / Ø 53 mm Cap contraarbore F-140 Turaţie contraarbore 6.000 rpm Rezoluţie axă C 0,001° Curse şi avansuri rapide Curse Axă X= 267 mm Axă Z= 840 mm Axă Y= -50 ~ +70 mm Axă A= 780 mm Avans rapid Axă X= 30 m/min Axă Z= 30 m/min Axă Y= 10 m/min Axă A= 30 m/min Putere Motor arbore (30 min./100% ED) AC 22 / 15 kW Cuplu maxim: 618 Nm (S3 25%) Scule motorizate Număr posturi portscule pe revolver: 15 buc Turaţie maximă scule motorizate 6.000 rpm Putere acţionare (30 min./100% ED): 7,5/3,7 kW Cuplu maxim 48 Nm Portscule Locuri scule motorizate: 15 buc Secţiune sculă 25 x 25 mm Pentru prelucrare găuri Ø 40 mm Dimensiuni Înălţime 2.300 mm Adâncime (fără transportor așchii) 2.140 mm Lăţime (fără transportor așchii) 3.000 mm Greutate netă 6.200 kg Incluse opțiuni: FANUC Data SERVER Interfaţă LNS pentru alimentator bară Dispozitiv colectare piese Transportor așchii Renishaw măsurare scule (principal + contraarbore) Mandrină hidraulică 3 bacuri Kitagawa BB-250 – arbore principal Cilindru hidraulic gol Kitagawa SS1881K – arbore principal Mandrină hidraulică 3 bacuri Kitagawa B-206 – contraarbore Cilindru hidraulic gol Kitagawa SS12640K – contraarbore Revolver 15 posturi Pompă de răcire de putere mare (520W) Lampă de lucru 3+3 scule motorizate (radiale-axiale) Punct viu Suporturi scule statice NU INCLUDE: 2 bucăţi mandrine SMW (posibil achiziţie) transport

Condiție: foarte bun (second hand), Anul fabricației: 2015, Date tehnice: Capacitate Diametru maxim de prelucrare: Ø 600 mm Diametru maxim de strunjire și lungime: Ø 370 x 750 mm Diametru trecere bară: Ø 82 mm Ax principal Înălțimea axei față de sol: 1.140 mm Diametru lagăr ax/diametru gaură ax: Ø 140 / Ø 90 mm Cap de ax A2-8 Turație ax: 4.200 rpm Rezoluție axă C: 0,001° Contra ax Înălțimea axei față de sol: 1.140 mm Diametru lagăr ax/diametru gaură ax: Ø 90 / Ø 53 mm Cap de ax F-140 Turație contra ax: 6.000 rpm Rezoluție axă C: 0,001° Cursă și avans rapid Curse axiale: Prsdpfxewp Uhho Ah Hed Axă X: 267 mm, Axă Z: 840 mm Axă Y: -50 ~ +70 mm, Axă A: 780 mm Viteză de avans rapid: Axă X = 30 m/min, Axă Z = 30 m/min Axă Y = 10 m/min, Axă A = 30 m/min Performanță Motor ax (30 min. / 100% S3): AC 22 / 15 kW Cuplu maxim: 618 Nm (S3 25%) Scule antrenate Număr posturi scule pe revolver: 15 buc. Turație maximă scule antrenate: 6.000 rpm Putere de acționare (30 min. / 100% S3): 7,5 / 3,7 kW Cuplu maxim: 48 Nm Echipare cu scule Posturi scule antrenate: 15 buc. Secțiune sculă: 25 x 25 mm Pentru prelucrare alezaj: Ø 40 mm Încărcător bare LNS Servo III Dimensiuni Înălțime: 2.300 mm Adâncime (fără transportor așchii): 2.140 mm Lățime (fără transportor așchii): 3.000 mm Greutate netă: 6.200 kg

Condiție: ca nouă (mașină de expoziție), Anul fabricației: 2023, Funcționalitate: complet funcțional, TAKISAWA TM-3000Y2 FANUC 0iTF PLUS. ABSOLUT NOU, CA ȘI NEFOLOSIT. AN FABRICAȚIE 2023. STRUNG CNC MULTITASKING CU AXE Y SUPERIOARĂ ȘI INFERIOARĂ. DIMENSIUNE MANDRINĂ STANDARD 8 INCH + 6 INCH DOTĂRI: - CURSA AXEI Y +45 / -45 MM – TURETĂ INFERIOARĂ (AXA Y2) - CURSA AXEI Y +45 / -45 MM – TURETĂ SUPERIOARĂ (AXA Y1) - CONVEYOR DE ȘPAN CU DESCĂRCARE LATERALĂ DREAPTĂ, TIP BALAMALE (MORETECH JAPONIA) - SISTEM DE SUFLARE AER – AXĂ RH - FUNCȚIE DE POZIȚIONARE A FAZEI DE LUCRU (FUNCȚIE C-AXIS TORQUE SKIP) - CONDUCTĂ DE LIVRARE A LICHIDULUI DE RĂCIRE DEASUPRA FIECĂREI AXE (LH & RH) - POMPĂ DE RĂCIRE 400W – 3 BUC. - SEPARATOR ULEI/APĂ (OIL SKIMMER) CU CUTIE SEPARATOARE - INTERRUPTOR PRESIUNE HIDRAULICĂ - ILUMINARE LED - SISTEM AUTOMAT DE UNGERE ȘI COLECTOR - MANUALE UTILAJE & HANDBOOK OPERATOR - PLĂCUȚĂ PENTRU NIVELARE PE TURETĂ - SISTEM AUTOMAT DE OPRIRE CURENT - TRANSFORMATOR 415V/3F/50Hz - PACHET STANDARD DE PORTSCULE - CAPAC TURETĂ (6 BUC) x 2 - TURETĂ SERVO (INFERIOARĂ) Y2 – 12 POSTURI CU UNEALTE MOTORIZATE - TURETĂ SERVO (SUPERIOARĂ) Y1 – 12 POSTURI CU UNEALTE MOTORIZATE - MANDRINĂ HIDRAULICĂ 3 BACURI, 6” (TIP THRU-BORE, KITAGAWA B-206) – RH - MANDRINĂ HIDRAULICĂ 3 BACURI, 8” (TIP THRU-BORE, KITAGAWA BR-08) – LH - INPUT DIMENSIUNE DIRECTĂ DIN DESEN - FUNCȚIE INTERPOLARE ELICOIDALĂ - SISTEM MONITORIZARE UNEALTE RAKU-RAKU - POMPĂ DE RĂCIRE ÎNALTĂ PRESIUNE 9 BAR (NIHON) – 2 BUC. - LAMPĂ DE SEMNALIZARE (3 CULORI) - INTERFAȚĂ ALIMENTATOR BARA – TIP MAGAZIE MULTI-BARĂ - SISTEM ELIMINARE BARA RĂMASĂ - UNLOADER CU CONVEYOR DE DESCĂRCARE PIESĂ - DISPOZITIV DE SETARE RAPIDĂ A UNEALTELOR – TIP MANUAL PENTRU AMBELE TURETE - UNEALTĂ ROTATIVĂ AXIALĂ, ER25, 6000 RPM, RAPORT 1:1, RĂCIRE EXTERNĂ – 4 BUC. - UNEALTĂ ROTATIVĂ RADIALĂ, ER25, 6000 RPM, RAPORT 1:1, RĂCIRE EXTERNĂ – 1 BUC. CARACTERISTICI MAȘINĂ - DUBLĂ AXĂ PRINCIPALĂ, DUBLĂ TURETĂ CU AXĂ Y, CENTRU DE STRUNJIRE CNC. - 2 TURETE SERVO CU 12 POSTURI, PRECIZIE ÎNALTĂ - AXĂ PRINCIPALĂ LH – 4.500 RPM - AXĂ PRINCIPALĂ RH – 6.000 RPM - TURETE CU UNEALTE MOTORIZATE 6.000 RPM - TURETĂ SUPERIOARĂ Y1 – (+/-45 MM) - TURETĂ INFERIOARĂ Y2 – (+/-45 MM) - DIMENSIUNE MANDRINĂ STANDARD: 8” + 6” CAPACITĂȚI MAȘINĂ - Diametru standard strunjire: 215 MM - Diametru maxim strunjire: 215 MM - Lungime maximă de strunjire: 620 MM - Capacitate bară ax LH: Ø 65 MM - Capacitate bară ax RH: Ø 42 MM CURSE AXE - TURETĂ SUPERIOARĂ X1: 190/90 MM, Y1: 90 (±45) MM, Z1: 660 MM - TURETĂ INFERIOARĂ X2: 190/90 MM, Y2: 90 (±45) MM, Z2: 660 MM - CURSA A (AXĂ RH): 660 MM AXĂ LH (STÂNGA) - Mandrină: Ø (8") 203 MM - Turație: 4.500 RPM - Unghi indexare minim (C-axă): 0,001° - Nas ax principal: A2-6 - Alezaj ax principal: Ø 77 MM AXĂ RH (DREAPTA) - Mandrină: Ø (6") 152 MM - Turație: 6.000 RPM - Unghi indexare minim (C-axă): 0,001° - Nas ax principal: A2-5 - Alezaj ax principal: Ø 53 MM TURETE – SUPERIOARĂ & INFERIOARĂ - Număr posturi (fiecare): 12 - Prăjină port-cuțit: 25 MM - Alezaj prăjină de alezare: 32 MM - Diametru port-freză: 16 MM - Viteză unealtă rotativă: 6.000 RPM - Număr unealte motorizate (fiecare): 12 VITEZE DE DEPLASARE - TURETĂ SUPERIOARĂ X1/Y1/Z1: 20 / 12 / 40 M/MIN - TURETĂ INFERIOARĂ X2/Y2/Z2: 20 / 12 / 40 M/MIN - Viteză avans rapid A (axa RH): 40 M/MIN MOTOARE - Motor ax LH: 15,0 / 11,0 KW - Motor ax RH: 11,0 / 7,5 KW - Motor unealtă rotativă turelă: 5,5 / 3,7 KW - Motoare avans axe X1/Y1/Z1: 2,5 / 2,5 / 3,0 KW - Motoare avans axe X2/Y2/Z2: 2,5 / 1,2 / 3,0 KW Pedsxrpnrspfx Ah Hjrd - Motor ax avans (A): 2,5 KW ALIMENTARE - 35 KVA DIMENSIUNI (L
